Автоматика систем вентиляції й кондиціювання

автоматика системи вентиляції, кондиціонуванняЯкісна і безперебійна робота систем вентиляції, кондиціювання та опалення неможлива без автоматизації процесів.

Автоматика встановлюється для контролю параметрів повітряного середовища, температури холодоагенту або теплоносія, в залежності від призначення системи, з метою економії електроенергії і забезпечення безпеки системи (попередження пожеж та аварій).

              ● Завдання та переваги автоматизації систем вентиляції, кондиціонування та опалення.

              ● Автоматики для різних вентиляційних установок.

              ● Компоненти системи автоматики.



Завдання і переваги автоматизації систем вентиляції, кондиціонування та опалення.

Автоматизація кліматичних систем вирішує ряд найважливіших завдань, таких як:

  •  Створення та підтримка комфортних параметрів мікроклімату. Наприклад, при зниженні температури зовнішнього повітря, система автоматизації дасть сигнал опалювальних приладів збільшити температуру теплоносія.
  • Автоматика дозволяє спростити процес управління параметрами повітряного середовища. Після інструктажу, який проведуть наші фахівці, запровадивши систему автоматизації, Ви самостійно зможете регулювати температуру та інші параметри повітря.
  • Сучасні системи автоматизації здатні працювати по заданому тимчасовому алгоритмом. Так, наприклад, задавши системі управління часовий алгоритм від однієї доби до року, кліматична система буде функціонувати без втручання обслуговуючого персоналу.
  • Забезпечення безперебійної роботи систем опалення, вентиляції та кондиціювання у разі виникнення аварійних ситуацій. Якщо відбудеться, наприклад, стрибок напруги, система автоматизації відключить обладнання, з метою його захисту.
  • Автоматика дозволяє контролювати стан устаткування і всіх механізмів системи, що обумовлює своєчасне проведення обслуговування та ремонту. Пам'ятайте, що навіть вчасно не очищений фільтр може стати причиною зупинки роботи всієї системи.
  • Автоматизація дає можливість віддаленого управління системами вентиляції, кондиціювання та опалення. Деякими системами можна управляти за допомогою інтернету (диспетчеризація систем).
  • Автоматика системи вентиляції, кондиціювання та опалення може бути інстальована в загальну систему управління, таку як «Розумний будинок».



Автоматика для різних вентиляційних установок.

Компанія Airvent пропонує системи автоматики для різних вентиляційних установок.

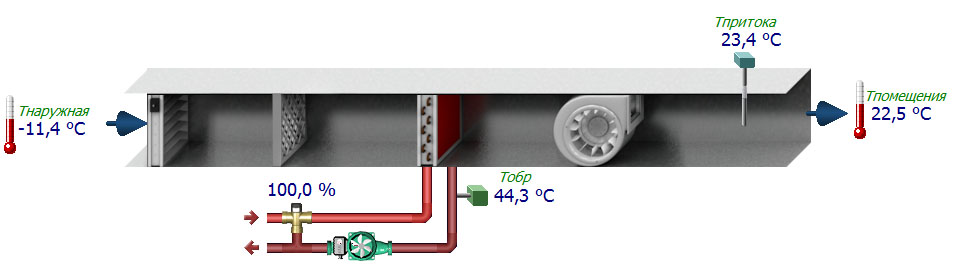

1. Автоматика для вентиляційної установки з водяним обігрівом.

автоматика вентиляционной установки с водяным обогревом

Система автоматики таких установок включає в себе:

1) Блок управління

2) Панель управління

3) Датчик, що вимірює температуру зовнішнього повітря (T-наружн. Канального виконання)

4) Датчик температури, який вимірює температуру в каналі (Т-канальн.)

5) Накладний датчик температури, що вимірює температуру в приміщенні (Т-нак.)

6) Захисний капілярний термостат

7) Диференціальний датчик тиску (фільтр припливу)

8) Привід заслінки дискретний з пружиною, 220В (Приплив)

9) Диференціальний датчик тиску (фільтр витяжки)

10) Привід "Сіменс" заслонки дискретний, 220В (Витяжка)

11) Диференціальний датчик тиску (захист від обмерзання рекуператора)

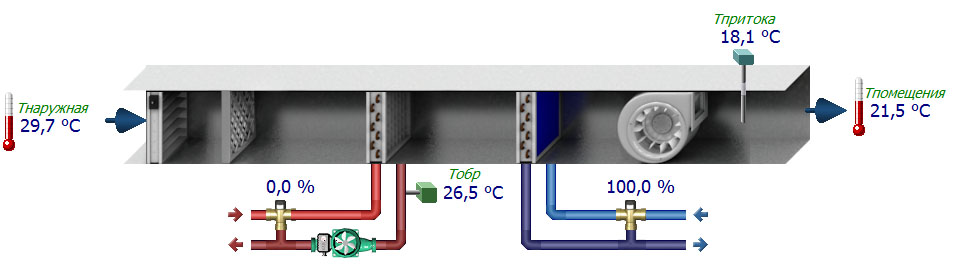

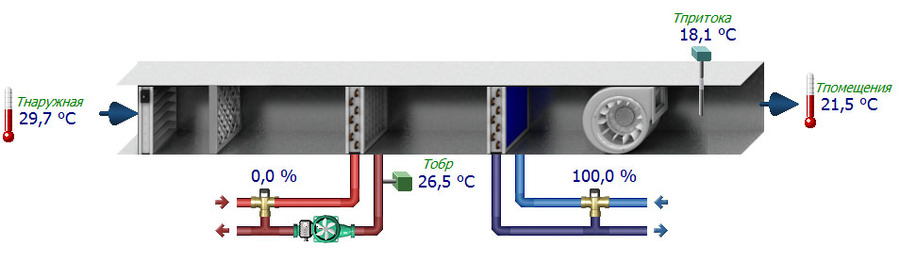

2. Автоматика для вентиляційної установки з водяним обігрівом і водяним охолодженням.

2avtomat

Автоматизація для даної установки включає такі компоненти:

1) Блок управління

2) Панель управління

3) Датчик температури (Т-наружн. Канального виконання)

4) Датчик температури (Т-канальн.)

5) Датчик температури (Т-нак.)

6) Захисний капілярний термостат

7) Диференціальний датчик тиску (фільтр приплив)

8) Привід заслінки дискретний з пружиною, 220В (Приплив)

9) Диференціальний датчик тиску (фільтр витяжки)

10) Привід "Сіменс" заслонки дискретний, 220В (Витяжка)

11) Диференціальний датчик тиску (захист від обмерзання рекуператора)



3. Автоматика для вентиляційної установки з водяним обігрівом і охолодженням з компресорно-конденсаторним блоком (ККБ).

Автоматика для вентиляционной установки с ккб

1) Блок управління

2) Панель управління

3) Датчик температури (Т-наружн. Канального виконання)

4) Датчик температури (Т-канальн.)

5) Датчик температури (Т-нак.)

6) Захисний капілярний термостат

7) Диференціальний датчик тиску (фільтр припливу)

8) Диференціальний датчик тиску (вентилятор припливу)

9) Привід заслінки дискретний з пружиною, 220В (Приплив)

10) Диференціальний датчик тиску (фільтр витяжки)

11) Привід "Сіменс" заслонки дискретний, 220В (Витяжка)

12) Диференціальний датчик тиску (захист від обмерзання рекуператора)

Кожна з вище перерахованих установок може бути додатково укомплектована перетворювачем частоти, завдяки чому ККД системи вентиляції збільшується.

Преобразователь частоты

Компоненти системи автоматики.

Розглянемо докладніше, з яких компонентів складається система автоматики:

блок управления вентиляция

1. Блок управління

Блок управління являє собою контролер, який програмується згідно з необхідними параметрами внутрішнього повітря приміщення. Блок управління можна підключити до загальної системи диспетчеризації об'єкта.





Частотный преобразователь системы вентиляции

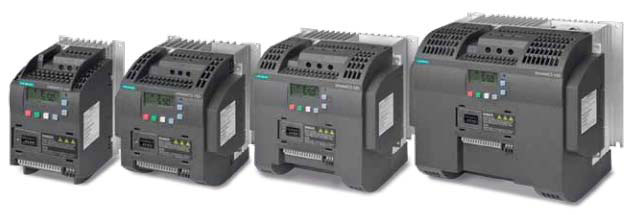

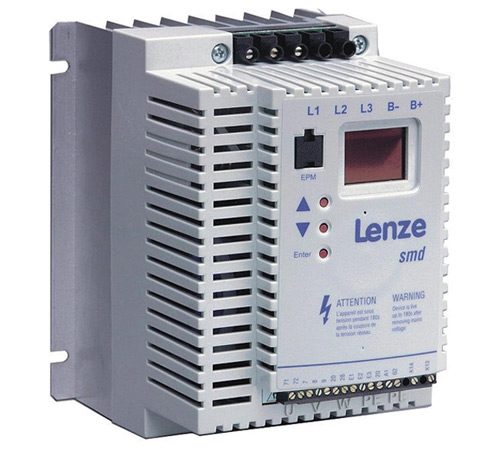

2. Частотні перетворювачі

Частотні перетворювачі в системі вентиляції застосовуються з метою плавного регулювання роботи електродвигуна вентилятора.







датчик давления в системе вентиляции

3. Датчик тиску

Датчик тиску використовується для виявлення в системі перепадів тиску, наявності вакууму або розрідженого повітря.









термостат

4. Термостат

Термостати застосовуються для запобігання замерзання в системі з водяними нагрівачами. Коли показники температури досягають граничних, спрацьовує контакт-перемикач.







Электропривод воздушных заслонок

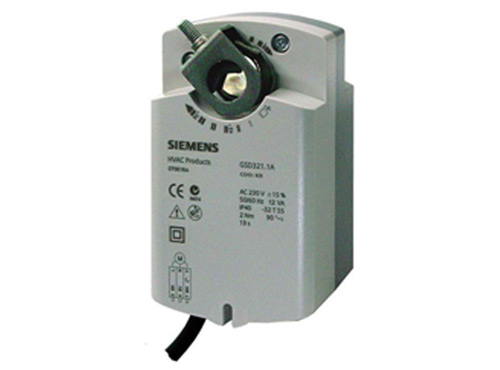

5. Електропривод повітряних заслінок

Електроприводи для повітряних заслінок регулюють роботу повітряних заслінок в вентиляційних системах і системах кондиціонування повітря.





 Трансформаторные регуляторы напряжения

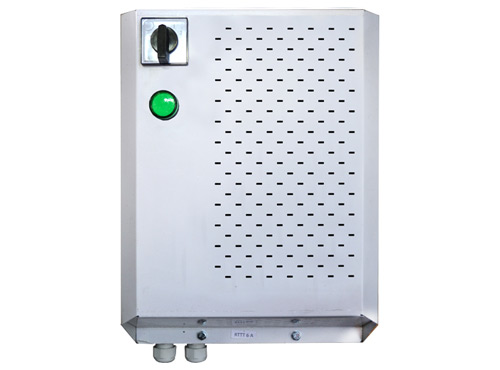

6. Трансформаторні регулятори напруги

Трансформаторні регулятори напруги можуть бути однофазними і трифазними. Використовуються вони для регулювання продуктивності вентилятора, завдяки чому досягається економія електроенергії.





электропривод

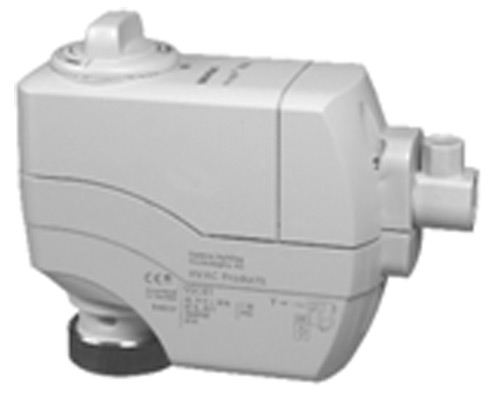

7. Електроприводи для регулюючих кульових кранів

Електроприводи для двох і трьох ходових регулюють кульових клапанів.







 Якісно виконана автоматика систем вентиляції, кондиціювання та опалення - запорука надійної та безперебійної роботи обладнання!
