Визначення і конструкція ККБ
Компресорно-конденсаторний блок (ККБ) - це обладнання, яке використовується в установках систем припливно-витяжної вентиляції або ж як частина систем центрального кондиціювання. Найбільш часто ККБ підключають до охолоджувачів припливно-витяжної установки або до системи канального кондиціювання, яка має високу потужність.
Компресорно-конденсаторний блок включає в себе такі основні елементи:
• компресор
• конденсатор
Крім основних складових виробники оснащують ККБ допоміжними елементами з метою збільшення ефективності, довговічності, безпеки обладнання. До таких елементів відносяться: ресивери, відокремлювачі рідини, автоматика, реле захисту компресора, датчики витрати холодоагенту і датчики температури.

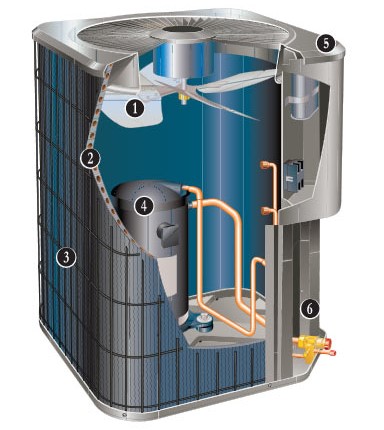

Конструкція компресорно-конденсаторного блоку зображена на мал. 1
1. Вентилятор
2. Конденсатор
3. Захисна решітка конденсатора
4. Компресор
5. Корпус
6. З`єднувальні патрубки
Класифікація компресорно-конденсаторних блоків
За типом компресора виділяють наступні види ККБ:
• ККБ зі спіральним компресором
• ККБ з ротаційним компресором
• ККБ з гвинтовим компресором
• ККБ з поршневим компресором.
Перші два типи використовують в системах кондиціювання, так як вони мають мінімальні розміри і вагу, а також у таких компресорів низький рівень вібрації.
За типом конденсатора виділяють такі види компресорно-конденсаторних блоків:
1. з повітряним охолодженням
2. з водяним охолодженням
Принцип роботи ККБ

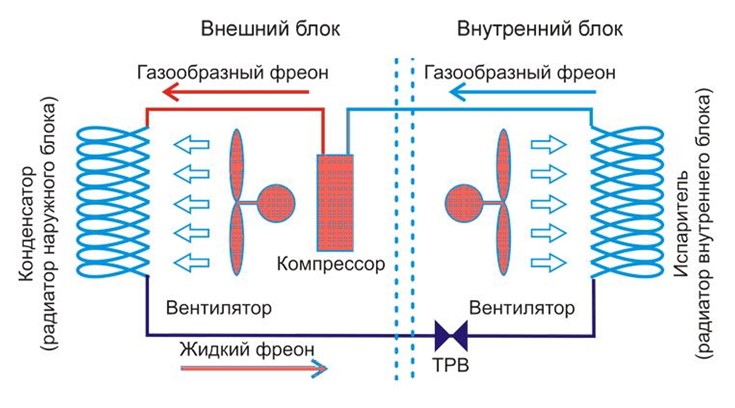

Компресорно-конденсаторні блоки обох типів мають аналогічний принцип дії, за винятком тепловідводного середовища. Газоподібний холодоагент (фреон) надходить в компресор агрегату і стискається. Потім фреон надходить в конденсатор, де, за рахунок перепаду температур між холодоагентом і тепловідвідною речовиною, відбувається охолодження і конденсація фреону. Після чого охолоджений рідкий фреон з високим тиском подається на дросель, внаслідок чого тиск знижується. Потім холодоагент поступає у випарник, який розташований у внутрішньому блоці системи кондиціонування, в установці припливно-витяжної вентиляції або в центральному кондиціонері згідно з інженерним рішенням для даного об'єкта. У випарнику фреон, за рахунок температури повітря, що проходить через нього, закіпає і переходить в газоподібний стан (пар). В результаті повітря охолоджується.
Плюси і мінуси компресорно-конденсаторних блоків (ККБ)
• Невисока вартість агрегату і монтажу щодо альтернативних систем кондиціювання.
• Простий монтаж даного обладнання.
• ККБ не вимагають постійного сервісного обслуговування, так як система на основі компресорно-конденсаторного блоку проста в експлуатації.
• При правильному підборі, монтажі та експлуатації ККБ є надійним обладнанням з тривалим терміном експлуатації.
• Процес охолодження повітря за допомогою компресорно-конденсаторних блоків дешевше, в порівнянні з чиллерами.
Які ж недоліки у даного обладнання?
Відсутня можливість поступового регулювання холодильної потужності обладнання, лише за допомогою відключення окремих контурів ККБ. До того ж для роботи компресорно-конденсаторного блоку необхідна велика кількість фреону. Для ККБ з повітряним охолодженням недоліком є невелика довжина трубопроводів.
